Zusammenbau der X-Achse
Die Passgenauigkeit der Blechteile ist einfach super. So gestalltet sich der Zusammenbau als
reines Puzzle.

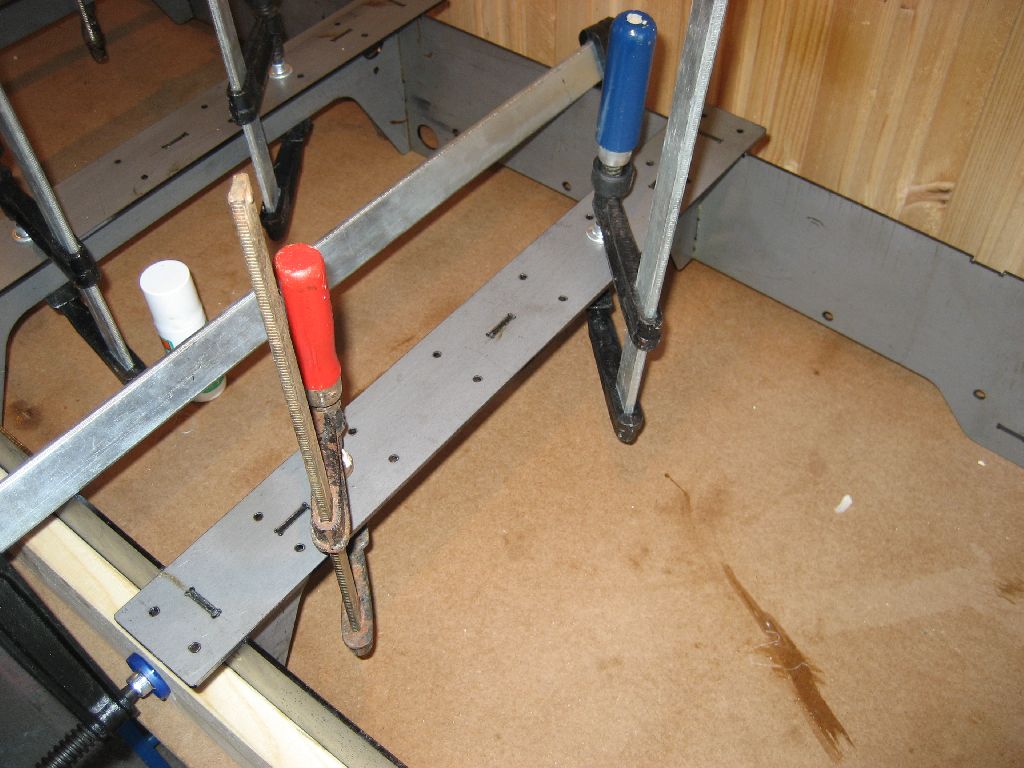

Zuerst habe ich die beiden langen Seitenteile X1 per Schraubzwingen und Hilfsklötzen senkrecht fixiert
und alle Klebestellen mit Aceton gesäubert. Auf die X1 Seitenteile wurde dann der Aktivator gesprayed und
die Teile X5, X6 jeweils mit einer Kleberraube versehen. Nun heißt es zügig die Teile zusammenpuzzeln um
anschließend gleich dir horizontalen Verstrebungen X4 gleich noch mit zu verkleben.
Die Klebestellen werden dann erst einmal über Nacht zum Aushärten in Ruhe gelassen.
Anschließend können die Verstärkungsrippen X7 einseitig eingeklebt werden.
Die Frontteile X2 habe ich dabei lediglich zum Fixieren genutzt. Sie werden erst im nächsten
Arbeitsgang verklebt.

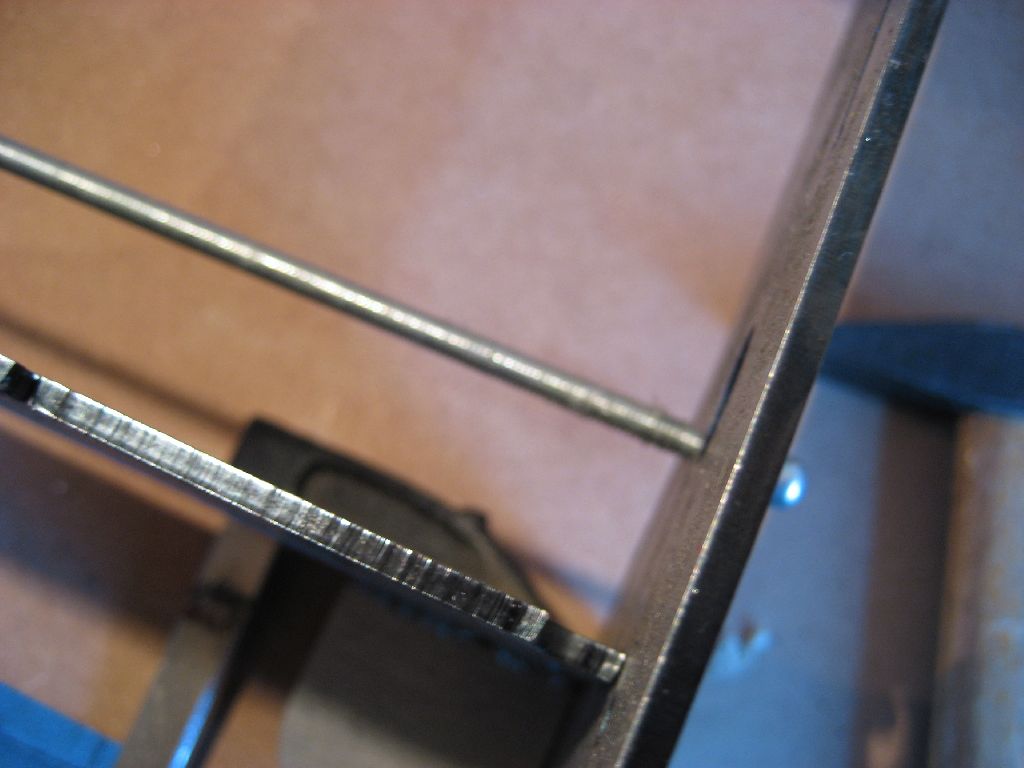

Zur Fixierung können durch die Konstruktion zwei M5 Gewindestangen gezogen werden.
Entsprechende Löcher sind in X5,X6 und X2 enthalten.
Nachdem die Klebestellen getrocknet sind, kann begonnen werden nacheinander die Vorder- und Rückseiten anzukleben. Dazu in einem Arbeitsgang erst ein X5 Teil mit Kleber bestreichen und anbringen, unmittelbar danach die Frontblende X2 anbringen und mit Schraubzwingen fixieren. Nach dem Austrocknen mit der anderen Seite ebenso vorgehen.
